押出製品シリーズ

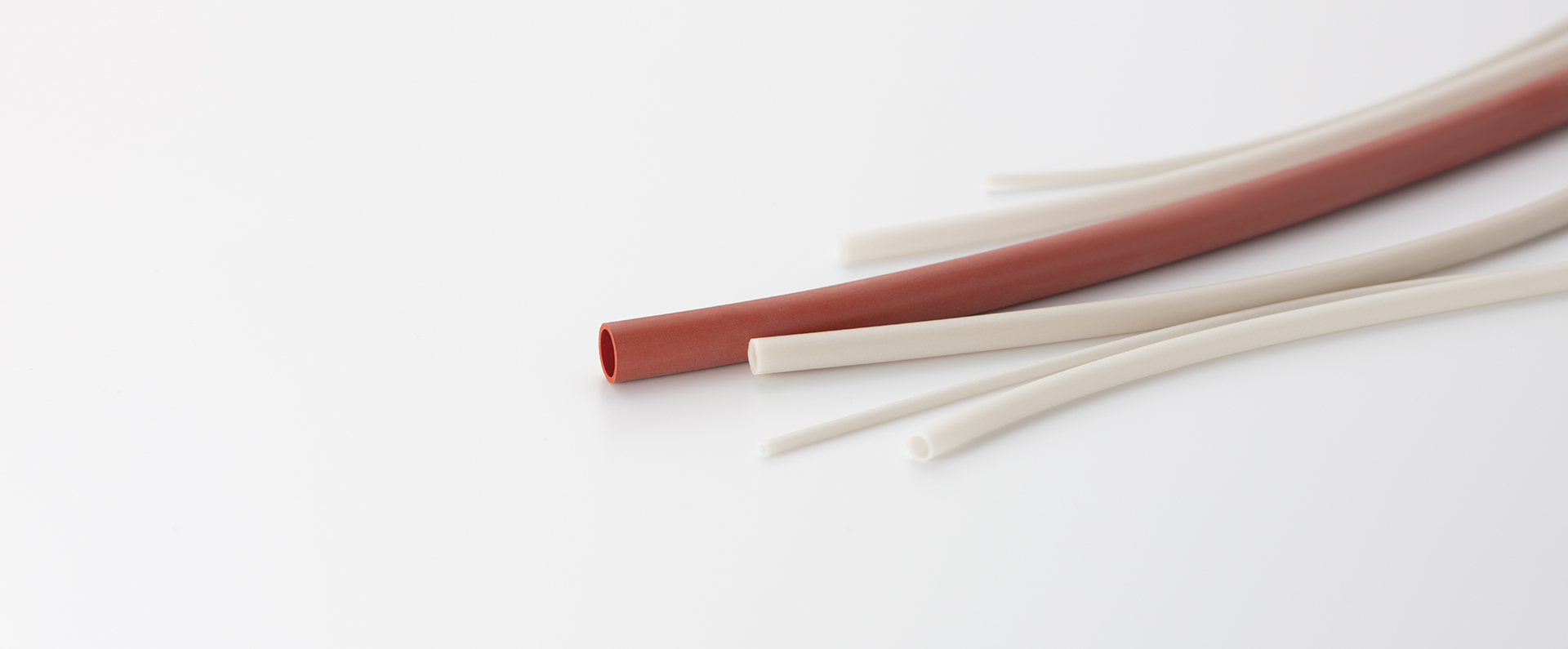

シリコーンチューブ
シリコーンラバーをチューブ状に押出し成型したものです。
標準材質は大別して、7AVタイプ（耐熱用）、7BNタイプ（一般用）の2種類があり、各々に各種の標準寸法があります。
特徴
耐熱・耐寒性が優れているため、広い温度範囲にわたって使用可能です。
広い温度範囲にわたって電気絶縁性などの電気的特性が優れているため、薄肉絶縁が可能です。
耐老化性、耐コロナ性、耐オゾン性、耐湿性、耐薬品性に優れているため、機器などの寿命を増し抜群の信頼性と経済性をプラスします。
ラバー特有の柔軟性をもっているため、可とう性を要求される箇所への使用が可能です。
無味・無臭であり人体に無害であるため、食品機器への使用が可能です。
製品用途例
- 厨房器、冷暖房器具、トランスなど高温・低温機器の配線および口出し線の絶縁保護
- リレー用電線の絶縁保護
- 化学薬品、高温、高湿雰囲気中で使用される機器の配線、口出し線の絶縁保護
（化学工業、船舶、航空機などで使用される測定機器などへの応用） - 耐熱・耐寒性、耐薬品性に富んだホース（温水器、自動販売機への応用）
製品標準寸法
| 材質 | 呼び寸法 | 内径(mm) | 外径(mm) | 肉厚(mm) | 長さ（m） | |
|---|---|---|---|---|---|---|
| 7AV （耐熱用） |
1 - 2 | 1.0 | +0.3 -0.2 |
2.0 | 0.5 | 100 |
| 2 - 3 | 2.0 | 3.0 | 0.5 | 50 | ||
| 3 - 4 | 3.0 | 4.0 | 0.5 | |||
| 3 - 5 | 3.0 | +0.4 -0.2 |
5.0 | 1.0 | ||
| 4 - 6 | 4.0 | 6.0 | 1.0 | |||
| 5 - 7 | 5.0 | 7.0 | 1.0 | |||
| 6 - 8 | 6.0 | 8.0 | 1.0 | |||
| 7 - 9 | 7.0 | 9.0 | 1.0 | |||
| 8 - 10 | 8.0 | 10.0 | 1.0 | |||
| 10 - 12 | 10.0 | 12.0 | 1.0 | |||
| 7BN （一般用） |
1 - 2 | 1.0 | +0.3 -0.2 |
2.0 | 0.5 | 100 |
| 2 - 3 | 2.0 | 3.0 | 0.5 | 50 | ||
| 2.5 - 3.5 | 2.5 | 3.5 | 0.5 | |||
| 3 - 4 | 3.0 | 4.0 | 0.5 | |||
| 3 - 5 | 3.0 | +0.4 -0.2 |
5.0 | 1.0 | ||
| 4 - 6 | 4.0 | 6.0 | 1.0 | |||
| 5 - 7 | 5.0 | 7.0 | 1.0 | |||
| 6 - 8 | 6.0 | 8.0 | 1.0 | |||
| 7 - 9 | 7.0 | 9.0 | 1.0 | |||
代表材料特性
| 項目 | 単位 | 7AV（耐熱用） | 7BN（一般用） | 測定方法 | |
|---|---|---|---|---|---|
| 物理特性 | 外観 | 色 | 赤褐色 | 乳白色 | JIS-C-2123 |
| 推奨使用温度 | ℃ | -45～260℃ | -45～230℃ | ||
| 硬さ | JIS A | 65±5 | 65±5 | ||
| 引張強度 | Kg/cm2 | 75 | 75 | ||
| 伸び | % | 300 | 400 | ||
| 引裂強度 | Kg/mm | 15 | 15 | ||
| 電気特性 | 体積固有抵抗 | Ω-cm | 2×10^15 | 3×10^15 | JIS-C-2123 |
| 絶縁破壊電圧 | KV/mm | 23 | 25 | ||
| 誘電率 | 60Hz | 3.2 | 3.2 | ||
| 10^6Hz | 3.1 | 3.1 | |||
| 誘電正接 | 60Hz | 0.005 | 0.006 | ||
| 10^6Hz | 0.003 | 0.003 |
