熱伝導製品
- 熱伝導性、難燃性、電気絶縁性を有するシリコーンパテシートです。
- 粘土状のため、発熱体とヒートシンク等の熱拡散・放熱体とのギャップを薄膜で均一に埋めることが出来ます。
- 凹凸面や曲面への密着追従性にも優れるため、信頼性の高い伝熱性能を発揮します。
- グリースやフェイズチェンジタイプの熱伝導材料に比べ取り扱いが簡単です。
- 低分子シロキサン低減品です。
- UL94はV-0です。

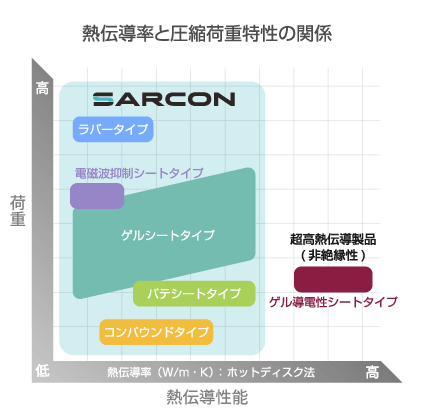

熱伝導率と圧縮荷重特性の関係
※上図の各タイプ名から他の熱伝導製品へ遷移できます。
パテシートタイプ
粘土状で電子部品などの凹凸に良く密着する熱伝導パテシートです。
-
熱伝導率
（W/m･K）厚さ
（mm）比重 プレーン プレーン
＋PETフィルム補強2.5 1.0-5.0 2.6 ○ ○ -
熱伝導率
（W/m･K）厚さ
（mm）比重 プレーン プレーン
＋PETフィルム補強4.5 1.5-2.5 3.3 ○ ✕ -
熱伝導率
（W/m･K）厚さ
（mm）比重 プレーン プレーン
＋PETフィルム補強8.0 0.5-2.0 3.3 ○ ✕ 熱伝導シート「サーコン PG80B」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 プレーン プレーン
＋PETフィルム補強10.0 0.5-2.5 3.2 ○ ✕ -
熱伝導率
（W/m･K）厚さ
（mm）比重 プレーン プレーン
＋PETフィルム補強13.0 0.3-2.0 3.0 ○ ✕ 熱伝導シート「サーコン PG130A」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 プレーン プレーン
＋PETフィルム補強15.0 0.3-2.0 3.0 ○ ✕
