製品情報

ゲルタイプサーコン GR80A

製品特長

  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 画像
  • 熱伝導性、難燃性、電気絶縁性を有するシリコーンゲル・シートです。
  • 表面が柔らかく粘着性があるため、発熱体とヒートシンク等の熱拡散・放熱体とのギャップを均一に埋めることが出来ます。
  • 凹凸面や曲面への密着追従性にも優れるため、信頼性の高い伝熱性能を発揮します。

ゲルタイプ代表特性一覧表

代表特性

試験項目 単位 試験方法 GR80A-00
熱特性 熱伝導率 W/m・K 13.0
8.0
物理特性 - 目視 ライトグレー
厚さ mm - 0.3 - 3.0
比重 - JIS K 6220 3.3
硬さ - Shore OO 75
ASKER C 50
引張り強さ MPa JIS K 6251 0.3
伸び % JIS K 6251 50
電気特性 体積抵抗率 Ω・m JIS K 6249 1x1011
絶縁破壊電圧 kV/mm JIS K 6249 15
耐電圧 kV/mm JIS C 2110-1 8
誘電率 - JIS K 6911 50Hz 9.54
1kHz 8.82
1MHz 7.92
誘電正接 - JIS K 6911 50Hz 0.063
1kHz 0.044
1MHz 0.014
難燃焼 UL - UL-94 V-0

*1: ASTM D5470をベースにGHP法の技術を取り入れた当社オリジナル測定方法

熱抵抗特性

熱抵抗特性

  • 試験方法 : ASTM D5470準拠(TIMテスター1300)
  • 加圧力 : 500kPa
  • 製品オリジナル厚さ : 加圧前の製品厚さ

試験方法詳細

製品構成

  • 00:両面タック

    汎用タイプです。
    1.0-3.0mmに対応いたします。

  • 0H:片面低タック

    00タイプの片面にハードコートを施すことにより低タックを実現。これにより剥離時のストレスを軽減させることが可能です。0.3-3.0mmに対応いたします。

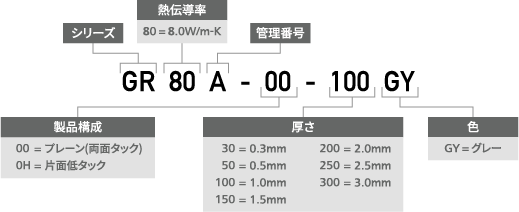

製品番号構成

メリット

メリット1

サーコン®は、耐熱性や電気絶縁性といったシリコーンゴム特有の諸特性に優れた熱伝導性と難燃性をプラスした全く新しいタイプのシリコーンゴム製品です。主な用途は、トランジスタやICなどの半導体をはじめ各種のヒーター、温度センサなどの電子部品、電気絶縁、放熱・伝熱スペーサーとして使用されています。

メリット2

サーコン®ゲルタイプは低硬度シリコーンゲルシートです。表面が柔らかく粘着性に富んでいるため、発熱体とヒートシンク等の熱拡散・放熱体との高い密着性を実現し、曲部でも高い放熱効果を得ることができます。
