電磁波抑制タイプサーコン EPG25A
製品特長
- サーコン EPG25Aは電磁波吸収特性のある熱伝導性、難燃性を有するシリコーンパテシートです。
- ノイズと熱を発する発熱体とヒートシンク等の間に挟むことで、ノイズ対策と熱対策が同時に行えます。
- 高周波帯において高いμ”特性を示しております。
- 表面が柔らかく粘着性があるため、発熱体とヒートシンク等の熱拡散・放熱体とのギャップを均一に埋めることが出来ます。
- 凹凸面や曲面への密着追従性にも優れるため、信頼性の高い伝熱性能を発揮します。
- 低分子シロキサン含有量が極少です。
代表特性・仕様
| 試験項目 | 単位 | 試験方法 | EPG25A | ||||
|---|---|---|---|---|---|---|---|
| 熱特性 | 熱伝導率 | W/m・K | 2.5 | ||||
| 物理特性 | 色 | - | 目視 | 灰色 | |||
| 厚さ | mm | - | 0.5 - 2.0 | ||||
| 比重 | - | ASTM D 792 | 4.6 | ||||
| 電気特性 （複素透磁率） |
|||||||
| 体積抵抗率 | Ω・m | ASTM D 257 | 1.0x1010 ※1 | ||||
| 誘電率 | - | - | Sパラメーター法 | 実部 μ' | 虚部 μ'' | ||
| 1GHz | 5.42 | 1.64 | |||||
| 7GHz | 2.05 | 2.07 | |||||
| 10GHz | 1.52 | 1.84 | |||||
| 20GHz | 0.74 | 1.28 | |||||
| 25GHz | 0.58 | 0.99 | |||||
| 難燃焼 | |||||||
| 燃焼 | - | UL-94 | V-0相当 | ||||
・試料A: 2mmT ・試料B：120mm x 120mm x 1mmT ・試料C: 1.5mmT
※1：印加電圧 100V
熱抵抗特性
- 試験方法：ASTM D5470準拠 (TIMテスター1300)
- 加圧力：500kPa
- 製品オリジナル厚さ：加圧前の製品厚さ

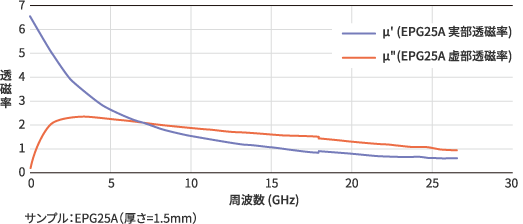

磁気特性

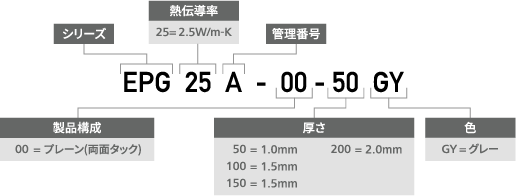

製品番号構成
メリット
メリット1
サーコン®は、耐熱性や電気絶縁性といったシリコーンゴム特有の諸特性に優れた熱伝導性と難燃性をプラスした全く新しいタイプのシリコーンゴム製品です。主な用途は、トランジスタやICなどの半導体をはじめ各種のヒーター、温度センサなどの電子部品、電気絶縁、放熱・伝熱スペーサーとして使用されています。
メリット2
サーコン®電磁波抑制タイプは、電磁波ノイズと熱を発する発熱対応とヒートシンク等の間に挟むことでノイズ対策と熱対策が同時に行う事ができます。表面が柔らかく粘着性がある為、ギャップを均一に埋める事ができます。
