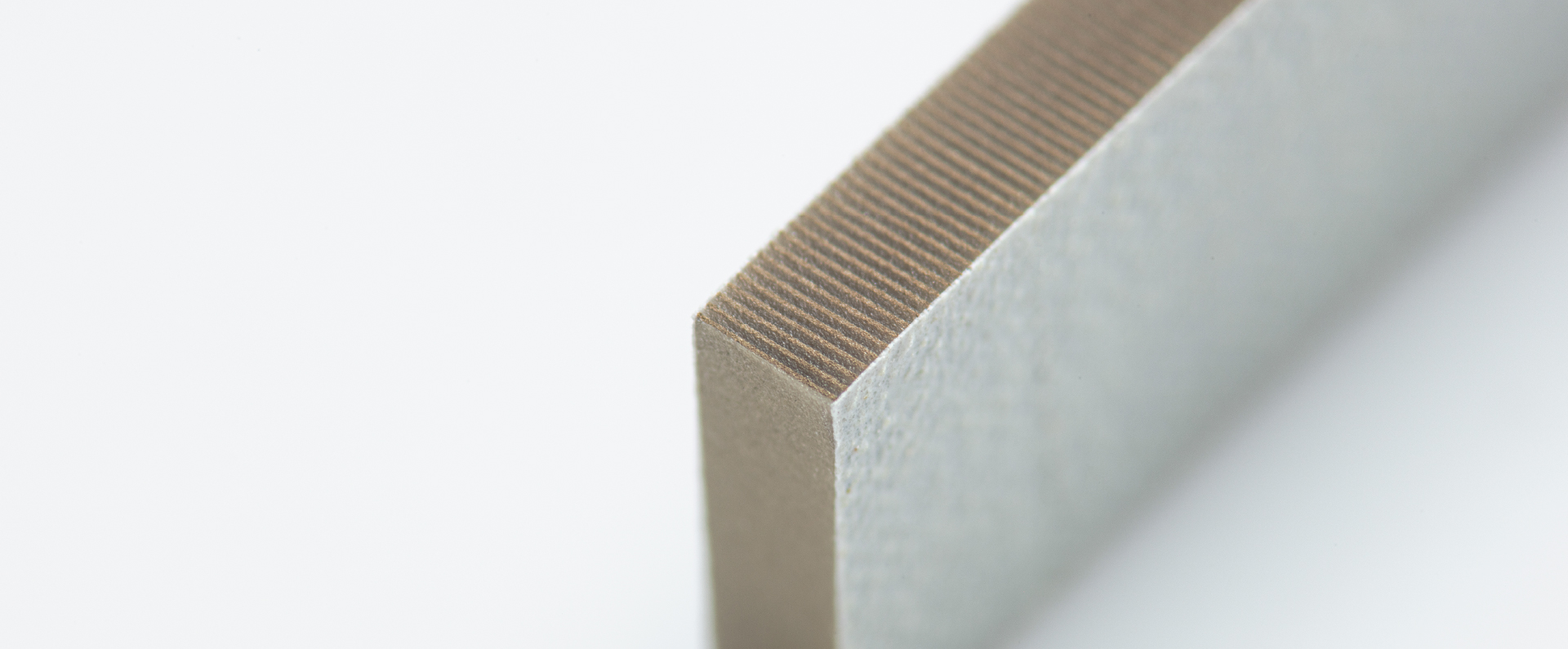

SZコネクタシリーズ
導電ゴムタイプ：SZコネクタシリーズ
寸法仕様
| S-Zバリアタイプ | S-Zサポートタイプ | |
|---|---|---|
| ピッチ[P]（mm） | 0.100±0.05 | 0.100±0.05 |
| 10mm当たりの導電層数（本） | 66以上 | 66以上 |
| 導電層[Tc]の幅（mm） | 0.03以上 | 0.03以上 |
| 長さ[L]（mm） | 4～120 | 10～120 |
| 幅[W]（mm） | 0.8?3.0 | 1.5、2.0、2.5、3.0 |
| 高さ[T]（mm） | 1～10 | 1～10 |
| サイド絶縁保護層 (mm) | 0.05+0.05/-0.03 | 0.60±0.08 |
基本特性
| 特性値 | 条件 | |
|---|---|---|
| 接続抵抗（Ω） | 0.5以下 | 測定回路電極幅：0.5mm（※2 |
| 電流容量（mA） | 300 | 測定回路電極幅：0.5mm（※3 |
| 絶縁抵抗（MΩ） | 200以上 | 電極間幅0.5mm DC50V印加（※4 |
| 適正使用圧縮率（%） | 5～25 | - |
| 最大圧縮量（mm） | 1.0 | 製品高さが4mm以上の場合 |
| 推奨使用温度範囲（℃） | -40～+85 | - |
【注記】※測定サンプル：S-ZCC（2.0×10.0×2.2） ※測定環境：常温常湿下
SZCC : S-Zバリアタイプシリーズ
|
SZSS : S-Zサポートタイプシリーズ
|
