ゲルタイプサーコン GR25B
製品特長
- 熱伝導性、難燃性、電気絶縁性を有するシリコーンゲル・シートです。
- 表面が柔らかく粘着性があるため、発熱体とヒートシンク等の熱拡散・放熱体とのギャップを均一に埋めることが出来ます。
- 凹凸面や曲面への密着追従性にも優れるため、信頼性の高い伝熱性能を発揮します。
代表特性
試験項目 | 単位 | 試験方法 | GR25B-00 | ||
---|---|---|---|---|---|
熱特性 | 熱伝導率 | W/m・K | 2.5 | ||
物理特性 | 色 | - | 目視 | グレー | |
厚さ | mm | - | 0.3 - 5.0 | ||
比重 | - | JIS K 6220 | 2.5 | ||
硬さ (瞬間最大硬さ) |
- | Shore OO | 35 | ||
(ASKER C) | (14) | ||||
電気特性 | 体積抵抗率 | Ω・m | JIS K 6249 | 6x109 | |
絶縁破壊電圧 | kV/mm | JIS K 6249 | 12 | ||
絶縁破壊電圧 (段階昇圧法・耐電圧) |
kV/mm | JIS C2110-1 | 12 | ||
誘電率 | - | JIS K 6911 | 50Hz | 7.27 | |
1kHz | 6.05 | ||||
1MHz | 5.76 | ||||
誘電正接 | - | JIS K 6911 | 50Hz | 0.559 | |
1kHz | 0.073 | ||||
1MHz | 0.014 | ||||
難燃焼 | UL | - | UL-94 | V-0 |
熱抵抗特性
- 試験方法 : ASTM D5470準拠(TIMテスター1300)
- 加圧力 : 500kPa
- 製品オリジナル厚さ : 加圧前の製品厚さ
製品構成
- 00:両面タック
汎用タイプです。
- 0H:片面低タック
片面のタックを低減させることで組付け作業性の向上を実現。
- T0:両面タック+補強材
00にポリエステルメッシュを入れた低伸縮、両面タックタイプです。
- TH:片面低タック+補強材
T0の片面低タックタイプです。

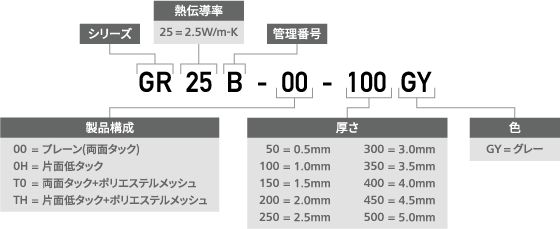

製品番号構成
メリット
メリット1
サーコン®は、耐熱性や電気絶縁性といったシリコーンゴム特有の諸特性に優れた熱伝導性と難燃性をプラスした全く新しいタイプのシリコーンゴム製品です。主な用途は、トランジスタやICなどの半導体をはじめ各種のヒーター、温度センサなどの電子部品、電気絶縁、放熱・伝熱スペーサーとして使用されています。
メリット2
サーコン®ゲルタイプは低硬度シリコーンゲルシートです。表面が柔らかく粘着性に富んでいるため、発熱体とヒートシンク等の熱拡散・放熱体との高い密着性を実現し、曲部でも高い放熱効果を得ることができます。
