熱伝導製品
- 熱伝導性、難燃性、電気絶縁性を有するシリコーンゲルシートです。
- 表面が柔らかく粘着性があるため、発熱体とヒートシンク等の熱拡散・放熱体とのギャップを均一に埋めることができます。
- 凹凸面や曲面への密着追従性にも優れるため、信頼性の高い伝熱性能を発揮します。
- 低分子シロキサン低減品です。
- UL94はV-0です。

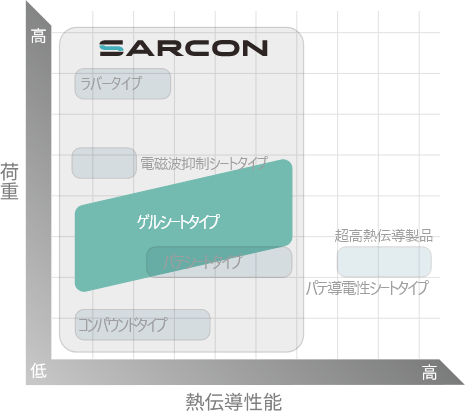

熱伝導率と圧縮荷重特性の関係
※上図の各タイプ名から他の熱伝導製品へ遷移できます。
ゲルシートタイプ
低硬度熱伝導シリコーンゲルシートです。表面が柔らかく粘着性に富んでいるため、高い密着性を実現し、曲部でも高い伝熱効果を得ることができます。
-
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強1.3 0.5-5.0 2.0 15 ○ ○ ○ ○ ○ -
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強1.4 0.5-5.0 1.8 30 ○ ○ ○ ○ ○ 熱伝導シート「サーコン GR14B」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強2.5 0.3-5.0 2.5 35 ○ ○ ○ ○ ○ 熱伝導シート「サーコン GR25B」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強4.5 0.5-5.0 3.2 60 (0.5-1.0mm)
43 (1.5-5.0mm)○ ○ ✕ ✕ ○ 熱伝導シート「サーコン GR45A」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強8.0 0.3-3.0 3.3 67 ○ ○ ✕ ✕ ○ -
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強10.0 0.3-2.0 3.2 50 ○ ○ ✕ ✕ ✕ 熱伝導シート「サーコン GR100A」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強13.0 0.3-2.0 3.0 74 ○ ✕ ✕ ✕ ✕ 熱伝導シート「サーコン GR130A」のご紹介
-
熱伝導率
（W/m･K）厚さ
（mm）比重 硬さ プレーン 片面低タック 両面タック
＋メッシュ補強片面低タック
＋メッシュ補強プレーン
＋PETフィルム補強1.3 0.5-3.0 2.1 53 ○ ○ ○ ○ ✕
